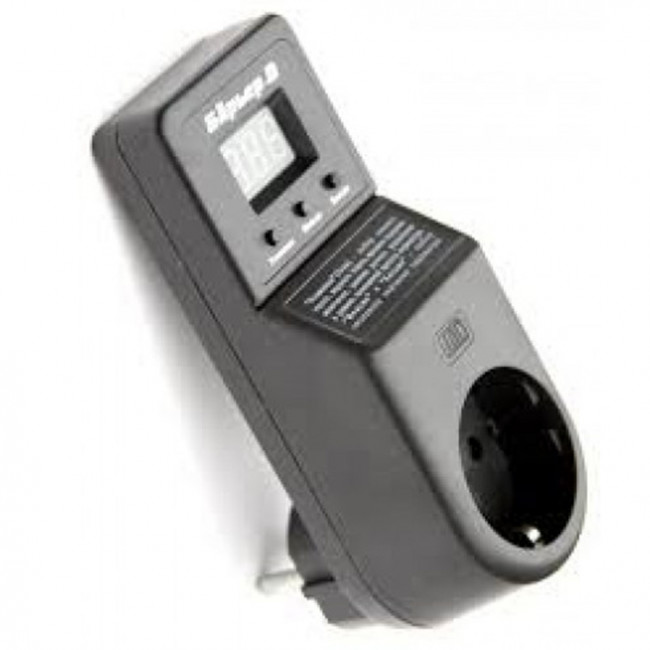

Реле напряжения в розетку Бар’єр-10 универсальный (до 2,2 кВт, Украина)

Защитное реле напряжения Бар’єр-10 предназначено для автоматического отключения бытовой и офисной бытовой техники от сети переменного тока напряжением 220 Вольт при аварийном повышении (более 270 Вольт) или понижении (менее 130 Вольт) напряжения в ней.

Вставляется в розетку.

Принцип работы

Автоматически выключает бытовой прибор при изменение напряжения, а также автоматически включает при восстановлении нормального напряжения.

Если напряжение в сети восстанавливается, то реле через 5 секунд снова подключается к электросети и, соответственно, бытовая техника тоже подключается к сети.

На устройстве можно установить нижний и верхний порог отключения и время задержки при включении. Можно также задать режим работы "Ручной", при котором устройство преобразуется в выключатель. Этот режим работы может потребоваться при включении-выключении устройств с отсутствующим выключателем. Изменение порогов, времени задержки и других параметров производится с помощью трех кнопок.

Пороги отключения/включения прибора:

• Нижний порог отключения – 130 Вольт.
• Верхний порог – 270 Вольт.
• Задержка при включении – 5 секунд.

Пороги отключения/включения настраиваются пользователем как в большую, так и меньшую сторону. Заводские настройки: 170-250 Вольт.

К реле можно подключить несколько бытовых приборов, потребляемая мощность которых в сумме не превышает 2,2 кВт.

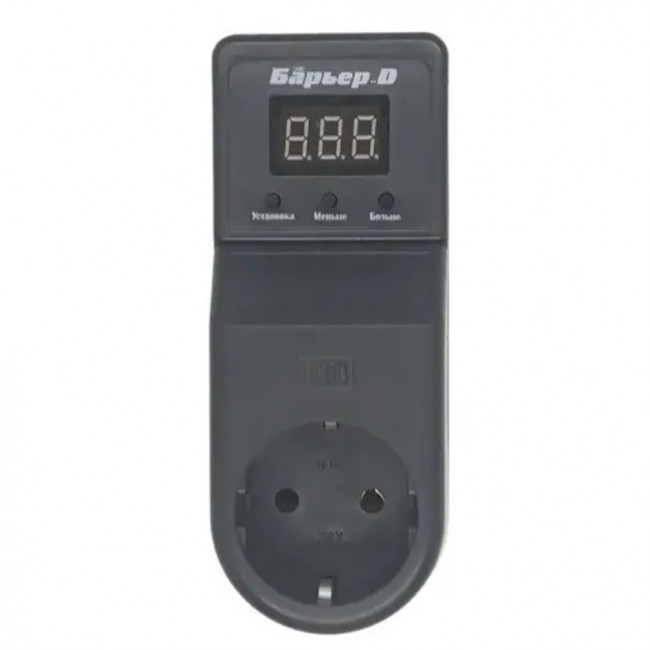

Реле напряжение выполнено на микропроцессоре фирмы ATMEL с аналогово-цифровым преобразователем. Конструкция трехпроводного подключения в соответствии с требованиями евростандартов и имеет заземляющий контакт. Индикация режима работы – трехзнаковый семи сегментный светодиодный индикатор.  Силовой коммутирующий элемент — электромагнитное реле.

Все изделия проходят испытания при напряжении 550 Вольт. Прибор сертифицирован в Украине.

Параметры:

• Номинальное напряжение сети: 220 Вольт
• Максимальное напряжение сети: 500 Вольт
• Макс. мощность нагрузки: 2200 Вт
• Мощность, потребляемая устройством: 18 Вт
• Время срабатывания при выключении: 50 мс
• Отражение напряжения сети: 60...450 Вольт
• Точность показов вольтметра: 5 Вольт
• Задержка при включении: 5 секунд
• Нижний порог отключения: 130...215 Вольт (настраивается)
• Верхний порог отключения: 225...270 Вольт (настраивается)
• Задержка при включении: 0...600 секунд (настраивается)
